云母抄紙
作者：ruizhijie2019 來源：本站 日期：2019-07-27 14:10:27
產(chǎn)品簡介：

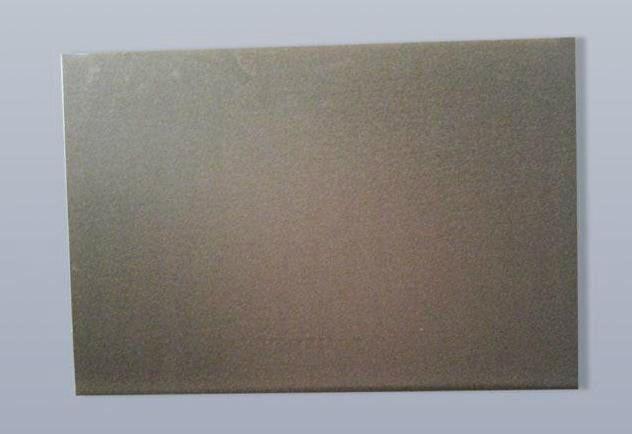

P9環(huán)氧換向器粉云母板是由環(huán)氧樹脂膠粘漆粘貼粉云母紙,經(jīng)烘焙、壓制加工而成的硬質(zhì)板狀絕緣材料。
該制品厚度均勻，具有較高的電氣性能。適于作工作溫度130℃的直流電機換向器銅片間的絕緣。
產(chǎn)品參數(shù)：
1、尺寸
（1）面積不小于250×500平方毫米。其中允許面積不小于250×300平方毫米的占總重量的5%以下。面積小于上述規(guī)定的(其中可包括耐電壓擊穿處做明顯標(biāo)記的大面積云母板)根據(jù)供需雙方協(xié)議出廠。
（2）厚度和公差見下表：
標(biāo)稱厚度 | 公差 | |
平均值 | 個別值 | |
0.4-0.15毫米 | ±0.03毫米 | ±0.06毫米 |
2、外觀：換向器粉云母板邊緣整齊，無針孔、表面起泡、外來雜質(zhì)和邊角分層的現(xiàn)象。
3、組成成份含量見下表：
云 母 | 膠粘劑 | 揮發(fā)物 |
不少于90% | 不少于10% | 不少于1.0% |
4、收縮率見下表：
標(biāo)稱厚度 | 在壓力600公斤/厘米2和 | 在壓力600公斤/厘米2和 |
不少于90 | 9% | 2.5% |
5、光滑度：換向器粉云母在壓力600公斤/厘米2和溫度160±5℃下試驗，邊緣無膠滴擠出和粉云母滑出。
6、常態(tài)時的擊穿強度不低于20千伏/毫米。擊穿強度個別值不低于標(biāo)準(zhǔn)值的75%。
7、耐電壓：換向器粉云母按9千伏/毫米計算的電壓值進行耐電壓試驗，不應(yīng)擊穿
8、起層率見下表。（厚度在1.0毫米以上的粉云母不做規(guī)定）
標(biāo)準(zhǔn)厚度范圍與試樣面積(毫米) | 起層率 |
0.4-0.65 | 不大于 5% |
0.7-1.0 | 不大于 10% |
